СИСТЕМЫ КОНТРОЛЯ ДОСТУПА С УЧЕТОМ РАБОЧЕГО ВРЕМЕНИ

GATE-8000



   Сетевой контроллер GATE-8000 является основным элементом СКД GATE. Он может применяться для оборудования одной двухсторонней (вход-выход) точки прохода или двух односторонних (только вход) точек прохода. Контроллер поддерживает все распространенные типы считывателей и может использоваться для управления практически любыми исполнительными устройствами (электромагнитными и электромеханическими замками, турникетами, воротами, шлагбаумами и т.д.). Благодаря наличию дополнительных входов к контроллеру можно подключать дополнительные охранные/ пожарные датчики. Номера всех пользовательских ключей/ карт, прописанных в контроллер, расписания и допуски хранятся во внутренней энергонезависимой памяти контроллеров. Все события также записываются во внутреннюю память контроллера. Первоначальная настройка и программирование контроллеров может осуществляться не только с помощью управляющего компьютера, но и автономно. Для второго варианта в контроллере предусмотрен специальный режим «автономного программирования», позволяющий добавлять новые ключи, стирать уже прописанные ключи (по одному или все сразу), регулировать время срабатывания управляющих реле.  В сетевом режиме контроллеры объединяются в линию с использованием интерфейса RS‑422 или RS-485 и через преобразователь интерфейса подключаются к управляющему компьютеру. В одну линию может быть подключено до 254 контроллеров. Для управления контроллерами в сетевом режиме используется специализированное программное обеспечение. Решение о предоставлении допуска всегда принимает сам контроллер, поэтому работоспособность системы полностью сохраняется при выключении компьютера и при повреждении линии связи. Контроллеры GATE-4000 GATE-8000 также имеют возможность работы в составе интегрированных систем безопасности «Бастион», «Интеллект», «Trassir», «Itrium», «1С Предприятие 8.1».



Технические характеристики контроллера GATE-8000



Питание

12 В постоянный ток, 100 мА

Диапазон температур

-30 +50. С

Разъемы для упрощения установки/демонтажа

Есть

Количество считывателей

2

Типы подключаемых считывателей

Wiegand 26;27;32;33;40,

ABA-2 (магнитные карты),

Touch Memory

Возможность подключения клавиатуры

Есть

Максимальное кол-во ключей

     - двухдверный режим

     - однодверный, турникетный и шлюзовый режим




8000

16000

Количество запоминаемых событий

8000

Количество тревожных входов

4

Релейные выходы

2

Дополнительные выходы

4 (открытый исток 30В 14А)

Дополнительный выход питания

Есть

Количество расписаний

7 расписаний

Параметры связи с контроллерами

Протокол связи с контроллерами

RS422, RS485

Кол-во контроллеров в сети

до 254

Скорость связи

19 200 бод

Максимальная длина линии

1200м.

Архитектура сети

Распределенная обработка и хранение данных

Дополнительные режимы работы

Управление воротами

Есть

Режим запрещения повторного прохода

Есть

Режим прохода только после подтверждения оператора

Есть

Доступ только по двум картам (либо карта + код)

Есть



ПРЕОБРАЗОВАТЕЛИ



 GATE-USB-485/422

Конвертер предназначен для подключения устройств, имеющих интерфейс RS485 или RS422, к персональному компьютеру

Гальваническая развязка сетевого интерфейса и компьютера
Питание от порта USB (не нужен отдельный источник питания)
Автоматическое определение скорости приёма-передачи
Индикация приёма-передачи

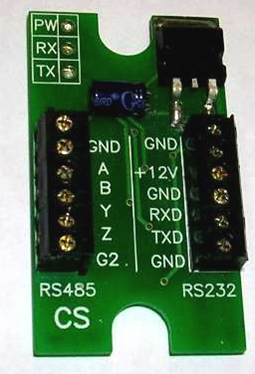

RS422-Mini

Предназначен для преобразования интерфейса RS232 в RS422. Без гальванической развязки
Автоматическое определение скорости приёма-передачи
Индикация приёма-передачи

 USB – RS422/485

 Предназначен для преобразования интерфейса USB в RS485 и RS422
Гальваническая развязка сетевого интерфейса и компьютера
Питание от порта USB (не нужен отдельный источник питания)
Автоматическое определение скорости приёма-передачи
Индикация приёма-передачи



СЧИТЫВАТЕЛИ

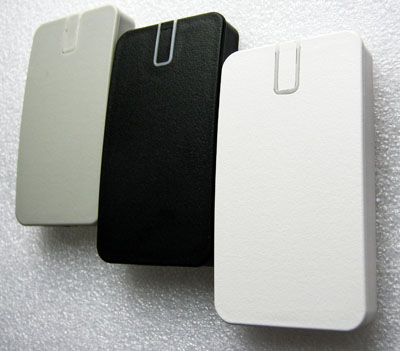

U-Prox-Gate

Считыватель бесконтактных идентификаторов U-Prox-Gate предназначен для использования в системах управления доступом, ориентированных на применение интерфейсов: RS-232, Wiegand 26 бит, Wiegand 37 бит, Wiegand 42 бита, стандартный Wiegand с автоматическим выбором и TouchMemory

R10 iCLASS

R10 iCLASS бесконтактный считыватель смарт-карт, 13,56 МГц, только чтение, дистанция - 7,6 см, выходной интерфейс - Wiegand

R40 iCLASS

R40 iCLASS бесконтактный считыватель смарт-карт, 13,56 МГц, только чтение, дистанция - 11,5 см, выходной интерфейс - Wiegand

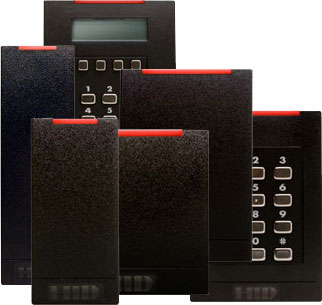

RW100 iCLASS

RW100 iCLASS бесконтактный считыватель смарт-карт, 13,56 МГц,  чтение/запись данных,  дистанция считывания до 8 см, выходной интерфейс - Wiegand/RS-232.

RWKLB575 iCLASS

RWKLB575 iCLASS  бесконтактный считыватель смарт-карт, совмещенный  с клавиатурой, LCD дисплеем, встроенным считывателем отпечатка пальца, чтение/запись данных,  дистанция - 20 см, выходной интерфейс - Wiegand/RS-232/RS-485/USB.

ThinLine II

Считыватель Proximity ThinLine II HID, дистанция - 14 см, выходной интерфейс - Wiegand.

ProxPro Keypad

Считыватель Proximity ProxPro Keypad HID, совмещенный с кодовой клавиатурой, дистанция - 20 см, выходной интерфейс - Wiegand/RS-232.

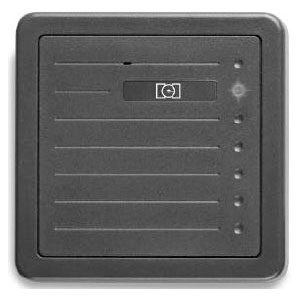

ProxPro II

Считыватель Proximity ProxPro II HID, дистанция - 23 см, выходной интерфейс - Wiegand.

MiniProx

Считыватель Proximity MiniProx HID, дистанция - 14 см, выходной интерфейс - Wiegand.

ProxPoint Plus(White)

Считыватель Proximity HID, дистанция - 7,5 см, выходной интерфейс - Wiegand, цвет корпуса - серый.

ProxPoint Plus(Grey)

Считыватель Proximity HID, дистанция - 7,5 см, выходной интерфейс - Wiegand, цвет корпуса - серый.

KDR1351

Считыватель банковских карт KDR-1351. Устройство чтения магнитной полосы с ручной подачей пластиковых карт и TTL выходом. Конфигурация - две дорожки МП. Толщина считываемых карт 0,76 ± 0,08 мм, питание 12 В (после доработки), скорость проведения карты от 10 до 120 см/сек при изменении скорости не более 24%, нормативный ресурс 500000 циклов чтения. Габариты 27 х 99 х 28,5 мм.

Используется с контроллерами Gate-4000 исп. MG или Gate-Банкомат

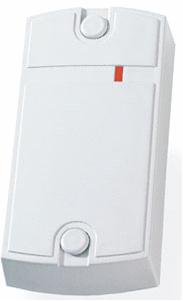

Matrix-
II-EH

Считыватель Matrix II (EH) Считыватель Proximity карт EM, HID, дальность 10 см, выход Wiegand-26, Touch-Memory

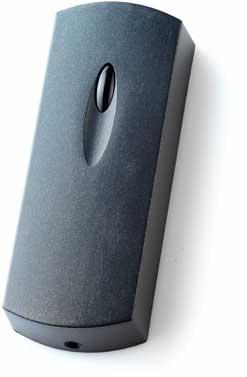

MATRIX III EH

Считыватель Matrix III (EH) Считыватель Proximity карт EM, HID, дальность 14 см, выход Wiegand-26, Touch-Memory

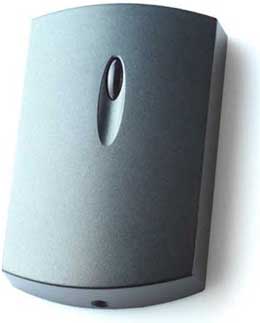

Matrix-III RD-ALL

Предназначен для работы с сетевыми и автономными системами безопасности контроля и доступа, а также платёжными и системами лояльности. Выход RS-232 и RS485 позволяет подключить считыватель к PC как непосредственно, так и на большом расстоянии до 1200 метров через конвертер USB 422(485).

Z2 USB

Z2 USB используется в качестве настольного считывателя в СКД GATE. Он предназначен для считывания номеров бесконтактных карт/брелков и занесения их в базу данных GATE. Работа со считывателем осуществляется из программного обеспечения GATE(GATELocalи GATEServer-Terminal).
Считыватель Z2 USB поддерживает идентификаторы стандартов EM-Marine, HID (125кГц) и MIFARE (13.56МГц). Передача номеров карт в компьютер и питание считывателя осуществляется по кабелю USB.

KeyTex-Gate

Считыватель двухканальный KeyTex-Gate, раб. частота 865-868 МГц, Метки: KT-UHF-TAG или совмещенные KT-UHF-TAG EM (стандарта EPC global Gen2), дальность считывания до 7 м. 2 выхода Wiegand 26, рабочая температура -20 - +40 С, размеры 120*78*43 мм, питание 12В 1А, возможно подключение одной или двух внешних антенн типа KT-UHF-MA-03

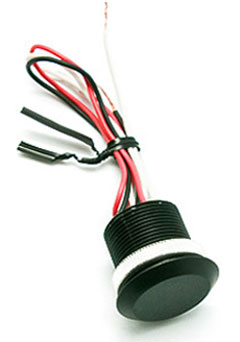

CP-Z-2B

Самый маленький в мире proximity считыватель EM Marine 125KHz

TM-B

Считыватель Touch Memory врезной. Размеры - D=21xL=25; материал - хромированная сталь; антивандальный.

TM-H хром

Накладной считыватель ключей touch-memory (хромированный)со световой индикацией

 KDR-1351

 Устройство чтения магнитной полосы с ручной подачей пластиковых карт и TTL выходом. Конфигурация - две дорожки МП. Толщина считываемых карт 0,76 ± 0,08 мм, питание 12В (после доработки), скорость проведения карты от 10 до 120 см/сек при изменении скорости не более 24%, нормативный ресурс 500,000 циклов чтения. Габариты 27(Д)х99(Ш)х28,5(В) мм

 KDR-1321

 Устройство чтения магнитной полосы с ручной подачей пластиковых карт и TTL выходом. Конфигурация - одна дорожка МП. Толщина считываемых карт 0,76 ± 0,08 мм, питание 12В (после доработки), скорость проведения карты от 10 до 120 см/сек при изменении скорости не более 24%, нормативный ресурс 500,000 циклов чтения. Габариты 27(Д)х99(Ш)х28,5(В) мм



ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ СИСТЕМЫ GATE



Gate – многоцелевая сетевая система контроля и управления доступом (СКУД). Основные цели: ограничение доступа на объект, контроль  и управление доступом на предприятие, учет рабочего времени и контроль трудовой дисциплины, автоматизированное управление персоналом, организация доступа и учета автотранспорта, решение задач идентификации и учета в АСУ технологическими процессами, а также управление различными исполнительными устройствами и подсистемами. Контроллеры Gate могут работать как автономно и локально, так и объединяться в сети или входить в состав комплексных систем безопасности или управления технологическим процессом. В большинстве случаев использования аппаратного оборудования Gate высокая эффективность решения конечной задачи достигается использованием соответствующих программных модулей разного назначения и мощности.



Штатное программное обеспечение СКУД Gate включает в себя бесплатные и платные утилиты и программные модули, обеспечивающие настройку, сервисное обслуживание и эксплуатацию системы. Сами модули и руководства по ним можно найти в разделе. В частности, например, бесплатная утилита GATE Commander предназначена для настройки и программирования одного контроллера GATE-4000 с адресом "1" . Сетевой программный модуль GATE Server выполняет роль сервера оборудования СКУД Gate и обеспечивает обмен информацией с контроллерами, а также режим фотоверификации.  Сетевой модуль GATE Terminal обеспечивает непосредственный интерфейс оператора СКУД и включает в себя функции формирования отчетов о событиях и учета рабочего времени. Таким образом, мы рекомендуем к использованию на ПК АРМ, к которому подключена ветка контроллеров, полный комплект ПО Gate-Server-Terminal.

В качестве хорошей и мощной альтернативы штатному ПО Gate может использоваться специальный продукт Itrium-Gate, который сочетает в себе бюджетность СКУД Gate и мощные функциональные возможности продукта Itrium®Soft.

Для популярных специализированных решений по организации работы ведомственной парковки (Gate-Parking), учрежденческой столовой (Gate-Dinner) и интеграции в систему домофонов Vizit имеются специальные программные модули или дополнения.

Для построения автоматизированных систем управления персоналом на базе 1С:8 имеется специальный программный продукт Gate-Персонал.

Для построения комплексных систем безопасности или автоматизации производства могут быть использованы сторонние программные продукты аппаратно-программных комплексов, в которые интегрировано оборудование СКУД Gate. Среди них такие известные и мощные продукты как  Интеллект (ITV), Itrium®Soft (Итриум), Trassir (DSSL), Eselta (ПетерСофт) и др.

Имеются особые интеграции для специальных сфер жизнедеятельности, например интеграция с ПО МеталинкФитнесМенеджер (Металинк), которое предназначено для автоматизации работы фитнес-центров и иных спортивных учреждений.
